افکت گیتار NUX-CL Loop Core Series pedal

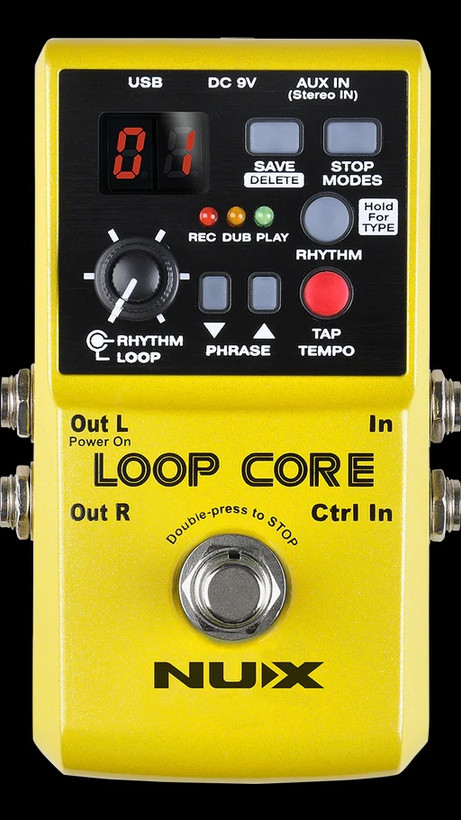

در داخل محفظه Loop Core، یک اتصال برای گیتار یا باس خود در سمت راست و در کنار آن یک اتصال برای پدال خارجی برای عملکرد ضرب‌تیمپو، پیدا خواهید کرد. در سمت چپ مقابل، دستگاه دارای دو کانکتور جک بزرگ به عنوان خروجی استریو است که از کانال سمت چپ به عنوان کانال مونو نیز استفاده می شود.

در سمت جلو، NUX Loop Core یک پورت USB برای اتصال آن به رایانه، یک ورودی جک کوچک aux و همچنین یک کانکتور منبع تغذیه 9 ولت DC دارد. می توانید از ورودی aux برای پخش آهنگ های پشتیبان از پخش کننده خارجی و همچنین ورودی استریو استفاده کنید. پورت USB mini-B به شما امکان می دهد حلقه ها را از رایانه خود بکشید و رها کنید.

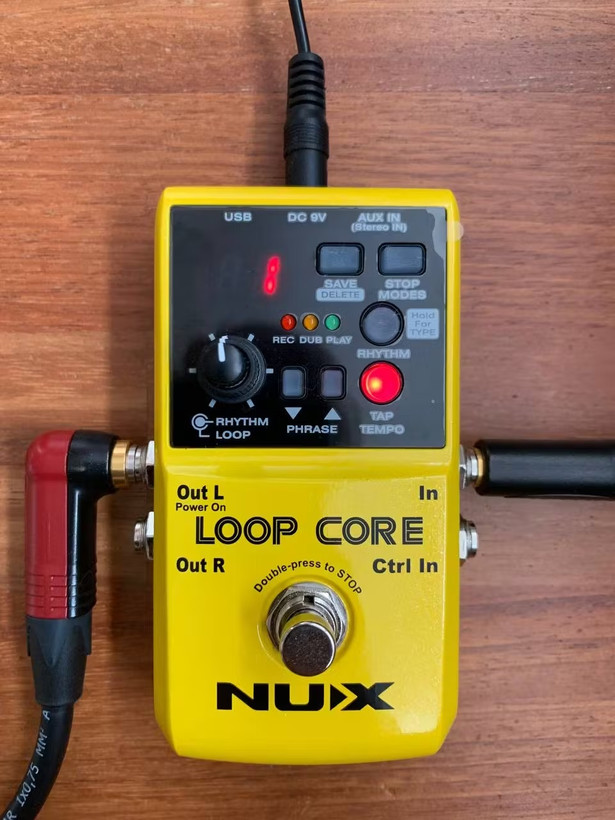

متأسفانه منبع تغذیه منطبق برای Loop Core داخل جعبه نمی باشد(همراه کالا نمی باشد)و باید جداگانه خریداری شود. با این حال، دستگاه می تواند با یک باتری بلوک 9 ولت نیز تغذیه شود. به هر حال، دکمه پاور روی Loop Core وجود ندارد. در عوض، با وصل کردن کابل به خروجی سمت چپ، آن را روشن می‌کنید.

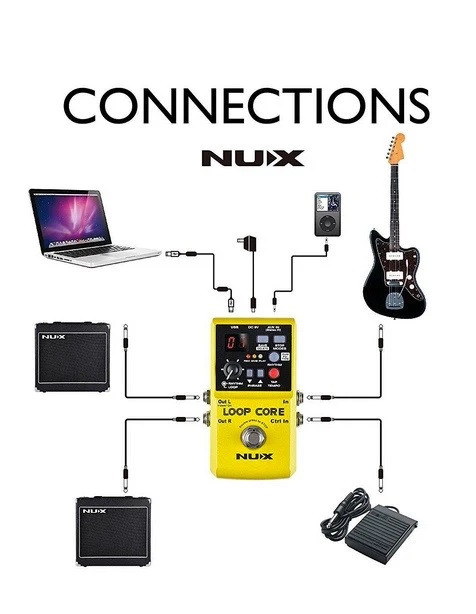

در اینجا یک نمای کلی از اتصالات است:

1x ورودی برای ابزار (جک بزرگ)
1x ورودی AUX/ورودی استریو (جک کوچک)
1x خروجی استریو (2x جک بزرگ، L/Mono + R)
1 عدد جک پدال (جک بزرگ)
1 عدد پورت USB mini-B
1x پورت منبع تغذیه (9 ولت DC 300 میلی آمپر ، شامل نمی شود!).
